| 产品特性：精度高 | 加工定制：否 | 印刷面：平面 |
| 适用材质：薄膜 | 适用对象：电子 | 操作方式：半自动 |
| 品牌：亿宝莱 | 型号：EPL-SY1616CCD | 产品类型：全新 |
| 售后服务：一年保修 终身维护 | 印刷颜色：单色 | 印刷速度：300m/min |
| 最大印刷面积（长×宽）：165×165mm | 承印物厚度范围：0.08~10mm | 工作台尺寸：260×260mm |
| 工作台纵横调节量：0-10mm | 最大网框尺寸：390×390(外)mm | 电源：220V |
| 外形尺寸：1120×660×1300mm | 重量：550kg | 规格：1616CCD |
| 工作气压MPa：0.4~0.6 | 平台定位精度mm：±0.01 | 平台不平面度mm：≤0.015 |
| 平台升降定位精度mm：±0.01 |
网上价格为定金，因产品配置不同，实际价格咨询厂家报价。

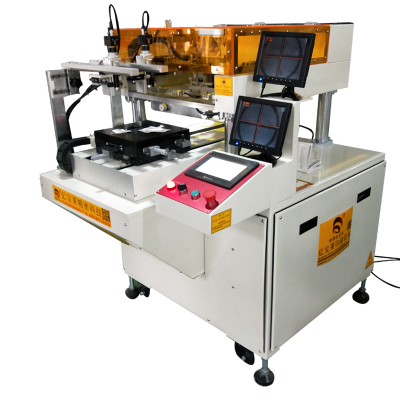

CCD高精密电极片丝印机 电极印刷机 亿宝来1616CCD丝印机
适应范围
石墨烯金属发热板、石墨烯发热盘、微晶发热板、石墨烯远红外发热膜、高分子纳米发热材料、微晶玻璃发热板、太阳能硅片电池、陶瓷厚膜电路、生物电路、PI柔性线路板、硬膜、软膜、薄膜、厚膜、场致发光(EL)、玻璃制品等承印物的高精密平面丝网印刷。
一． 主要参数
NO | 项 目 | EPL-YS1616CCD | NO | 项 目 | EPL-YS1616CCD | |
1 | 印刷尺寸mm | 165×165 | 7 | 印刷速度mm/sec | 40~300 | |
2 | 平台尺寸mm | 260×260 | 8 | 平台不平面度mm | ≤0.015 | |
3 | 网框尺寸mm | 390×390(外) | 9 | 平台升降定位精度mm | ±0.01 | |
4 | 承印厚度mm | 0.08~10 | 10 | 印次 次/Hr | 700 | |
5 | 工作气压MPa | 0.4~0.6 | 11 | 电源V | 220V/6A/50HZ | |
6 | 平台定位精度mm | ±0.01 | 12 | 外形尺寸L×B×H mm | 1120×660×1300 |
结构说明：
1. 本机为CCD对位平台自动进出且可升降，人工上下基片、自动印刷的半自动丝网印刷机。
2. 当平台处于人工操作工位时，操作员将基片放置在确定的位置上。
3. 启动印刷开关，吸气(负压)开始，基片自动吸附固在平台上，平台自动进入印刷工位且负压不间断。
4. 平台停在印刷工位后，自动升起至设定的高度，此升降速度及高度为人工设定， 数字输入。一般情况下，设定的高度与网版的距离约0.5~1mm，且高度偏差小于0.01mm(见图2)。
5. 平台升起并定位后，印刷过程开始。印刷的速度和印刷压力均可人工设定，数字输入(见图5)。印刷和回墨速度选择范围为40~300mm/s。印刷压力调节范围为0.1~0.4Mpa，自动反馈调节精度为0.005Mpa。
6. 印刷过程结束，平台降到原点，再退出到人工操作工位；负压自动关闭，手工进行取放基片。
7. 自动印刷生产节拍最小为5S，可调范围为5~30S。
8. 为了清洗网版、加注和收刮浆料、对版等方便，刮刀架可灵活抬起，且可轻松固定。
9. 为了确保设备、人身及承印材料的操作安全，本机安装有防护罩等三重安全刹车及互锁装置。
10. 印刷过程中无抖动，噪音低。整机操作简单，动作流畅平稳。
11. 印刷过程中采用防碎措施。
部分客户印刷品展示：
我司是高新技术企业：
亿宝莱专注于生产各类全自动平面丝网印刷机，因产品配置不同，使用场景不同，可为客户订制不同规格参数的全自动印刷设备，有意者欢迎咨询，并到工厂实地考察洽谈。
发货时间以购买合同约定时间为准，广东省内厂家送货上门，外省用木框包装发物流，由我司售后人员上门安装、调试。1对1现场指导包教会调试及使用。
售后服务：本公司所售产品一年保修，终身维护，客户需延长保修时间需以购买合同约定为准，我司负责送货上门免费安装调试及保修期内的免费保养。我司售后服务电话24小时开通，客户有需要在电话沟通不能解决时，广东省内工作时间8小时内上门，外省24小时内到达现场处理。
